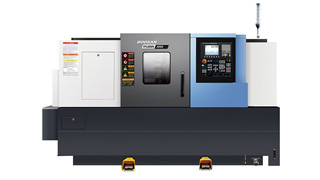

伺服刀塔, 高速的进给速度.12英寸卡 盘的斗山PUMA 3050系列
- 伺服刀塔[标配]
- 在固有的硬轨结构上实现了高速的进给率。.X/Z轴 快移速度 : 从原先的16/20 m/min => 24/30 m/min
- PUMA3050M: 主轴的C轴 小分度增量为0.001度，可实现精密的3轴铣削加工。
- PUMA3050M: 配备可进行12个刀位的分度加工的BMT55P型铣削刀塔。
- PUMA3050L: 加工长度可达到1米的长床身12寸卡盘车床
规格
| 分类 | 单位 | PUMA 3050 | PUMA 3050L | PUMA 3050M | PUMA 3050LM |
|---|---|---|---|---|---|
| 车削直径x长度 | mm | Φ460x638 | Φ460x1058 | Φ410x590 | Φ410x1022 |
| 棒料工件直径 | mm | Φ76 | Φ76 | Φ76 | Φ76 |
| 卡盘直径 | mm | Φ304 | Φ304 | Φ304 | Φ304 |
| 主轴电机功率 | kW | 18.5 | 18.5 | 18.5 | 18.5 |
| 主轴转速, 扭矩 | r/min, N·m | 3000, 401.2 | 3000, 401.2 | 3000, 401.2 | 3000, 401.2 |
| 轴向行程 : X/Z[C] | mm | 265/680 | 265/1100 | 265/680 | 265/1100 |
| 快速进给速度 : X/Z[C] | mm | 24/30 | 24/30 | 24/30 [200] | 24/30 [200] |
| 铣削刀塔 : 刀位数 | - | 10 ea | 10 ea | 12 ea, BMT55P | 12 ea, BMT55P |
| r/min, N·m | - | 5000,47.1 |
